OPÉRA FLUIDES
BAYER LABORATOIRES / BATIMENT D & D1 - Lyon (69)
Maître d’ouvrage : Bayer // Architecte : INFINE SOHO // Livraison : 2020 // Surface : 2 100 m² //
Mission : BET (complète) // Etudes : CVCD, Plomberie sanitaire, Fluides et gaz spéciaux, Electricité CFO - Cfa, GTB, équipements de laboratoires
Descriptif du projet :
Réaménagement de laboratoires et bureaux en site occupé. Site de R&D de la Dargoire.
Le projet au niveau 2, réalisé en 3 phases, est basé sur le concept d’une plateforme collaborative avec :
Une zone de laboratoire chimie équipée de 28 sorbonnes, fonctionnement à débit variable et
compensation de débit d’air, optimisation des dépenses énergétiques
Un laboratoire LCMS, avec 8 unités
Un laboratoire RMN, avec 3 unités
Un laboratoire spectromètre de masse, avec 4 unités
Une zone tertiaire avec espaces en co-working et flex-office
Le projet au niveau 3, réalisé en 3 phases, est composé de :
3 laboratoires chimie analyse avec 9 sorbonnes, fonctionnement à débit variable et compensation
de débit d’air
Un laboratoire RMN, avec 3 unités
Un laboratoire spectromètre de masse, avec 5 unités
Une zone tertiaire des bureaux cloisonnés
Equipements techniques :
Le projet au niveau 2, réalisé en 3 phases, est basé sur le concept d’une plateforme collaborative avec :
Distribution d’eau chaude de chauffage et d’eau glacée raccordée sur les réseaux existants du site
Ventilation, traitement d’ambiance et compensation des sorbonnes des laboratoires chimie à partir des réseaux de ventilation existants, débit 15 000 m3/h
La ventilation des bureaux flex-office est prévue mécanique type double flux, à partir d’une nouvelle centrale de traitement d’air dédiée, récupération d’énergie entre l’air extrait et l’air neuf, échangeur rotatif à haut rendement
Traitement d’ambiance des bureaux à partir des unités terminales plafonnières
Désenfumage des locaux laboratoires supérieurs à 100m² conformément à IT246
Distribution des réseaux eau froide sanitaire de laboratoire, eau déminéralisée, air comprimé, azote et argon, à partir des réseaux existants du site
Distribution électrique force motrice et prises de courant
Réseau ondulé pour les RMN
Eclairage d’ambiance et éclairage de sécurité
Infrastructure VDI, câbles et prises RJ45, de catégorie 6a
SSI de type 1 catégorie A avec détecteurs optiques, avec intégration dans le système existant
Cloisons isothermes et équipements d’une chambre froide de -25°C

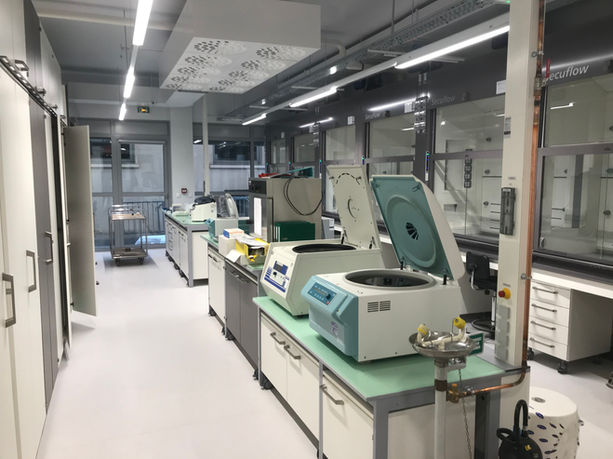

Equipements de laboratoire : paillasses, sorbonnes, mobiliers de laboratoires, douches de sécurité
Le projet au niveau 3, réalisé en 3 phases, est composé de :
Distribution d’eau chaude raccordée sur les réseaux existants du site : 135 kW
Distribution d’eau froide raccordée sur les réseaux existants du site : 130 kW
Ventilation, traitement d’ambiance et compensation des extractions des sorbonnes des laboratoires chimie à partir
d’une nouvelle centrale de traitement d’air dédiée, débit 10 000 m3/h, avec récupération d’énergie entre l’air extrait et l’air neuf à partir des batteries de récupération
La ventilation des bureaux est prévue mécanique type double flux, à partir d’une nouvelle centrale de traitement d’air dédiée, débit 5 000 m3/h, avec récupération d’énergie entre l’air extrait et l’air neuf à partir d’un échangeur rotatif à haut rendement
Rafraichissement du laboratoire RMN à partir des unités terminales plafonnières
Traitement d’ambiance des bureaux à partir des unités terminales plafonnières
Distribution des réseaux eau froide sanitaire de laboratoire, eau déminéralisée, air comprimé et azote, à partir des réseaux existants du site
Distribution électrique force motrice et prises de courant
Réseau ondulé pour les RMN
Eclairage d’ambiance et éclairage de sécurité
Infrastructure VDI, câbles et prises RJ45, de catégorie 6a
SSI de type 1 catégorie A avec détecteurs optiques, avec intégration dans le système existant
Centrale de détection gaz dans le laboratoire RMN
Equipements de laboratoire : paillasses, sorbonnes, hottes, mobiliers de laboratoires, douches de sécurité
